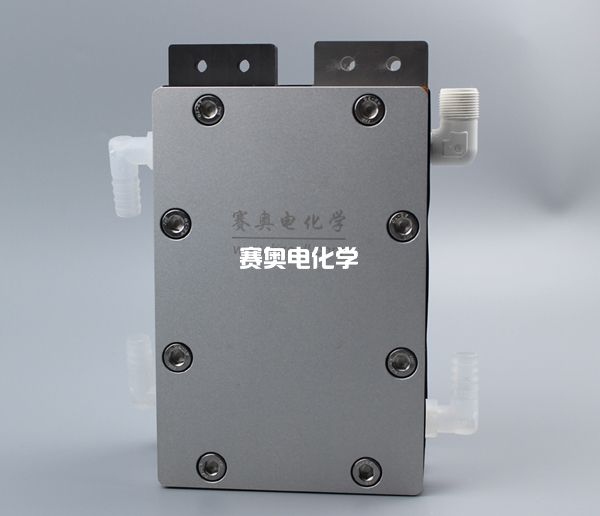

产品名称 小试隔膜板框电解装置 / HZC-501

小试隔膜板框电解装置 / HZC-501组装后电解槽的规格为 120×90×180mm(宽以实际尺寸为准)，材质为聚丙烯或聚四氟乙烯，离子膜为阳离子交换膜，阴极电极为钛网电极，阳极电极是网状钛基体涂层电极(DSA)，阴、阳电极距离4mm左右（垫片和膜的厚度），电解反应的有效面积约是1dm²；装置器件包括循环槽、磁力泵、连接管路等，电解槽组装后不漏液。

电解槽电极距离较近，有效减小电解液的欧姆降；电极反应的有效面积较大，可以进行大电流密度的电解实验；此外，阴、阳极室电解液快速流动，使得物料快速交换，提高电极表面传质。小试隔膜板框电解装置可以作为中试研究之前的小试研究设备，所得实验结果更有实际的应用价值。

小试隔膜板框电解槽是工业化电解槽单室的缩放，适合于应用性研究项目，可以考察温度、物料特性、电极材料、流体力学等因素，是中试之前必要的研究装置。

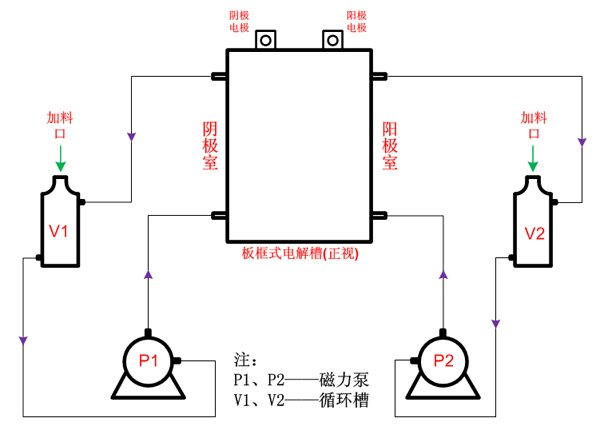

Fig. 1 板框式电解槽工作流程图
